Chapter 4. Descriptive Analysis of Network Graph Characteristics

참고: Statistical Analysis of Network Data

• network graph에서 유용한 정 찾는 분석 기법들을 소개하는 chapter!

---

Introduction

• 네트워크를 두 가지 주요 범주로 나눠 분석할 것!
  • characterization of individual vertices and edges (e.g. 이 네트워크에서 가장 중요한 vertex는 무엇인가?)
  • characterization of network cohesion (e.g. 이 네트워크에서 community는 어떻게 형성되는가?)
• 위 두 범주는 local과 global의 구분과는 다른 개념, vertex level characteristic이 네트워크 전체를 요약하기도 하고 cohesion among vertices가 그래프 특정 부분만 요약하기도 하기 때문

---

Vertex and Edge Characteristics

Characteristics based upon vertex degrees

• degree distribution




  • e.g. 어떤 그래프의 corresponding degree sequence가 {1, 3, 4, 4, 3, 3}이라면, {f1=1/6, f3=1/2, f4=1/3}가 degree distribution
  • 많은 네트워크가 power-law distribution 따름
    • 그 여부는 hill plot에서 alpha값 변동성 분석함으로써 확인 가능




    • 해석 시 주의할 점은
      • 너무 작은 네트워크에서는 분석 결과를 신뢰할 수 없음
      • 불가능한 max degree 있을 수 있음
        (e.g. internet network에서 개별 router가 연결할 수 있는 node 수는 보통 64~128개. 하지만 분석된 네트워크에서는 1071개의 연결을 가진 node가 존재. 이는 실제로 1071개의 연결을 가진 하나의 router가 존재하는 게 아니라 여러 개의 router가 묶여 나타났을 가능성이 큼)
      • 해결 방법: 단순한 power-law model이 아니나 power-law + exponential truncation model 사용
• degree correlation
  • degree distribution만으로는 어떤 degree의 vertex들이 서로 연결되어 있는지 확인할 수 없기에 부족,
    따라서 다음 세 가지 통계량을 활용!
  • joint degree distribution

    • degree가 어떻게 조합되는지 요약한 분포 (e.g. (d1, d2)가 얼마나 자주 발생하는지 계산)
    • undirected graph에서는 (d1, d2)와 (d2, d1)을 동일한 것으로 처리해야 함
  • average neighbor degree
    • degree가 d인 vertex의 neighbor들의 degree 평균을 계산




    • average neighbor degree가 degree 커질수록 감소하면: 높은 degree의 vertex가 낮은 degree의 vertex와 연결되는 경향이 강함
    • average neighbor degree가 degree 커질수록 증가하면: 높은 degree의 vertex끼리 서로 연결되는 경향이 강함
  • degree correlation
    • 상관계수가 음수이면: 높은 degree의 vertex가 낮은 degree의 vertex와 연결되는 경향이 강함
    • 상관계수가 양수이면: 높은 degree의 vertex끼리 서로 연결되는 경향이 강함
• 네트워크에서 degree가 어떻게 연결되는지는 단순한 우연이 아니라 네트워크가 가지고 있는 구조적 특성을 반영한 결과일 확률이 높음! 따라서 '왜' 그렇게 연결되었는지 해석하는 게 중요함

Characteristics based upon vertex centrality

• centrality는 네트워크의 각 정점의 importance를 측정하기 위한 척도




• closeness centrality




  • 한 노드 v에서 다른 모든 노드 u까지의 geodesic distrance의 합 역수 취한 것
  • 다른 노드와의 거리가 짧을수록 중요한 노드라고 보는 것!
  • 계산 시간 복잡도 O(|V|^2 log|V| + |V||E|)
  • 서로 연결되지 않은 두 노드의 경우 centrality 값이 infinity가 되어 분석이 어렵다는 한계가 있음,
    각각의 connected component마다 따로 계산하거나 finite upper limit을 설정하여 해결하곤 함
• betweenness centrality




  • sigma(s,t|v)는 노드 s에서 노드 v를 지나 노드 t로 가는 shortest path의 개수
    sigma(s, t)는 노드 s에서 노드 t로 가는 shortest path의 개수
  • 자주 지나가는 노드일수록 중요한 노드라고 보는 것!
  • 계산 시간 복잡도 O(|V|^3), 너무 느려서 O(|V| + |E|)까지 개선한듯?
• eigenvector centrality




  • adjacency matrix의 eigen vector 구하는 방법으로 변환해 계산




  • 계산 시간 복잡도 O(|V|^2) per iteration, roughly on par with 나머지 둘 ... 뭐 비슷한 수준이다~

Characteristics based on edges

• There are contexts where edges arguably are of greater concern than the vertices
• betweenness centrality는 edge 위주로 쉽게 확장할 수 있지만, 다른 centrality들은 바로 적용하기 어려움
  해결 방법은 node를 edge로, edge를 node로 변환하는 daul graph를 만들어 분석하는 방법




---

Characterizing Network Cohesion

Local Density

• clique 개수 확인
  • |E| > (|V|^2/2)(n-2/n-1) 이런 조건을 만족해야 네트워크가 촘촘하고 clique 많아진다는데, real-world 네트워크 보면 대부분 |E| ~ |V| 이라는 점이 문제
  • 크기 n 이상인 clique 존재하는지 확인하는 문제 NP-complete인 것도 문제
    • 대신 weekend version of this idea 활용하곤 함
      • plexes 개수 확인 (m개의 vertices 가진 subgraph가 n-plex라고 하면 no vertex has degree less than m-n)
      • cores 개수 확인 (k-core of a graph라고 하면 all vertices have degree 최소 k)

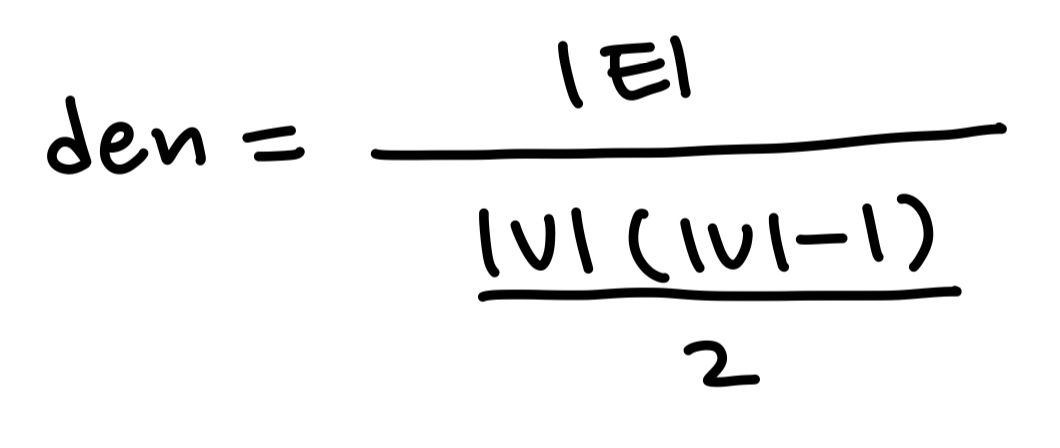

• 밀도를 직접 계산




• 친구의 친구가 친구일 확률 나타내는 clustering coefficient 활용
  • local clustering coefficient
  • global clustering coefficient
